Traumbike aus Alu!   von :  ( anax imperator )

1 User ist in diesem Thema aktiv: 1 Suchmaschine - CommonCrawl (1)
Neues Thema eröffnen   Neue Antwort erstellen    Tuning-Crew-Nord.com Foren-Übersicht :: Präsentation / Fahrräder
Concept-Bike << Vorheriges Thema anzeigen -: :- Nächstes Thema anzeigen >> Mein Bulls Fully als E-Bike Umbau
Autor Nachricht

anax imperator
ForumFotograf
Wandelndes Tuninglexikon ü1000
Wandelndes Tuninglexikon ü1000


User-ID:21

Geschlecht: Geschlecht:männlich
Alter: 64
Anmeldungsdatum: 12.05.2006
Letzter Besuch:
13.10.2024 - 20:16
Beiträge: 1716
Benutzte Worte: 79625
Themen: 118
Wohnort: Hamburg




1 / 10

BeitragVerfasst am: 25.09.2011 - 20:45 / Post Nr. 38565     Titel: Traumbike aus Alu! Antworten mit Zitat

Neues von der Bike-Front!

Ich hoffe, daß dieses Projekt dem Titel dieses Thread`s gerecht wird und ich dieses Projekt zu einem guten Abschluß bringe.
Das Holzbike mußte ja nicht zwingend funktionieren, aber das was ich jetzt baue muß absolut altagstauglich werden und ganz ganz viele Kilometer halten!
Dieses Rad wird richtig viel Geld kosten weil die verbauten Komponenten nur aus dem oberen Regal kommen und ich an nichts sparen werde.

Das fängt schon bei dem Material für die Rahmenrohre an, das ist sehr hartes Aluminiumblech und ist bei der Bearbeitung recht tückisch gewesen.

Hier nun erste Bilder vom Rahmenbau.

[img]
1:1 Cad-Zeichnung, eine von ganz vielen vorbereiteten
Zeichnungen, hier aber als voll gefedert wie ich es nicht baue!


Das sind die Innenschablonen aus Holz für das genaue zusammenheften der Alu-Schalen


Das sind die einzelnen Wannen die es gilt zusammen zu schweißen


Diese schmalen dachförmigen Teile und die Blechstreifen werden die
Kettenstreben


hier nun die ganzen Rahmenrohre die ich aber erst schweißen kann wenn
alle Anschweißteile in- oder an die Rohre angebracht sind und alle Fräsarbeiten fertig sind.

Das zum Start dieses Projektes, ich halte euch auf dem Laufenden!

Gruß Hajo!


_____Signatur________________________________________________________________________________________________________________

Mein Flügeltürer ist meine Berufung

http://www.pundschus.de/video.html

Nach oben
Ist: Offline    Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.pundschus.de

GastWerber

AdminHelfer
















Verfasst am: 25.09.2011 - 20:45 / Post Nr. 0

Hallo lieber Gast, es freut mich das du den Weg in unser Forum gefunden hast !!

Wenn dir gefällt was du hier liest oder siehst solltest du dich registrieren, nach wenigen Klicks gehörst du zur Familie und kannst am Spaß der Leute Teil haben.

Eine Registrierung ist KOSTENLOS aber nicht SINNLOS denn im Kreise unserer ForenFamilie ist niemand einsam.

Du kannst als Registrierter zwischen 9 Styles wählen, ExtremStyle Rot, ExtremStyle Gelb, ExtremStyle Blau, ExtremStyle Cyan, ExtremStyle Orange, ExtremStyle Grün , AcidTechBlood, AcidTechTiger oder dem Standard Style subSilver !

Du kannst die Styles vorab mit der Style Demo-Tour testen.       Hier geht es zur Demo Tour:     Styles Demo-Tour

Unser Forum bietet viele extra Funktionen und Statistiken ! so das es nie langweilig wird........

Hier lang zum Registrieren :     REGISTIEREN

Gruß und bis bald.....
AdminHelfer

Nach oben


Opeltreter
EhrenMitglied
Wandelndes Tuninglexikon ü1000
Wandelndes Tuninglexikon ü1000


User-ID:6

Geschlecht: Geschlecht:männlich
Alter: 63
Anmeldungsdatum: 03.03.2006
Letzter Besuch:
26.08.2018 - 17:36
Beiträge: 1168
Benutzte Worte: 35236
Themen: 91
Wohnort: Hamburg / Kirchwerder




2 / 10

BeitragVerfasst am: 25.09.2011 - 20:58 / Post Nr. 38566      Antworten mit Zitat

cool, jetzt nimmt es ja langsam form an.
habe ja schon die cad-zeichnungen auf deinem pc gesehen.
bin super gespannt auf das endprojekt, wenn es in vollendung zu beguachten ist.

weiter so.


_____Signatur________________________________________________________________________________________________________________

burn rubber, not your soul

die sprache ist die quelle aller missverständnisse

http://holy-war.net/?ref=2600010928-12DEHW&lang=de

Nach oben
Ist: Offline    Aufrufe Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden

Red-Benz

OberAdmin
<font color='red'><b>OberAdmin</b></font>


User-ID:1

Geschlecht: Geschlecht:männlich
Alter: 67
Anmeldungsdatum: 27.02.2006
Letzter Besuch:
Gestern - 22:20
Beiträge: 4255
Benutzte Worte: 266118
Themen: 563
Wohnort: Hamburg / Neugraben




3 / 10

BeitragVerfasst am: 25.09.2011 - 21:54 / Post Nr. 38567      Antworten mit Zitat

Geil das nun der Bau des richtigen Rades beginnt Freu

Ich bin mir sicher das du es in der von dir gewohnten Qualität hinbekommen wirst !!

Momentan sieht ja noch nichts nach Fahrrad aus aber kommende Bilder werden uns bestimmt dem näher bringen Razz Razz

Freue mich schon den Verlauf des Projektes mit verfolgen zu dürfen Freu Prost


Gruß

Red Benz


_____Signatur________________________________________________________________________________________________________________

Der Admin sieht alles !!

Nüchtern betrachtet war besoffen alles besser !
Meine Page : http://www.red-benz.de

Nach oben
Ist: Offline    Aufrufe Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.red-benz.de

anax imperator
ForumFotograf
Wandelndes Tuninglexikon ü1000
Wandelndes Tuninglexikon ü1000


User-ID:21

Geschlecht: Geschlecht:männlich
Alter: 64
Anmeldungsdatum: 12.05.2006
Letzter Besuch:
13.10.2024 - 20:16
Beiträge: 1716
Benutzte Worte: 79625
Themen: 118
Wohnort: Hamburg



Themenstarter Themenstarter
4 / 10

BeitragVerfasst am: 04.10.2011 - 19:00 / Post Nr. 38606      Antworten mit Zitat

Vergangenes Wochenende habe ich wieder ein paar Teile der komplizierteren Sorte fertig bekommen!
Es sind, das Steuerrohr mit Doppelpassung auf jeder Seite so das die Speziallenkkopflager komplett eingelassen sind, dann daß Tretlagergehäuse mit BSA Recht- und Linksgewinde und das Umwerfergehäuse für den spezial Shimano XT-Umwerfer für Direktmontage (ohne Rohrschelle).

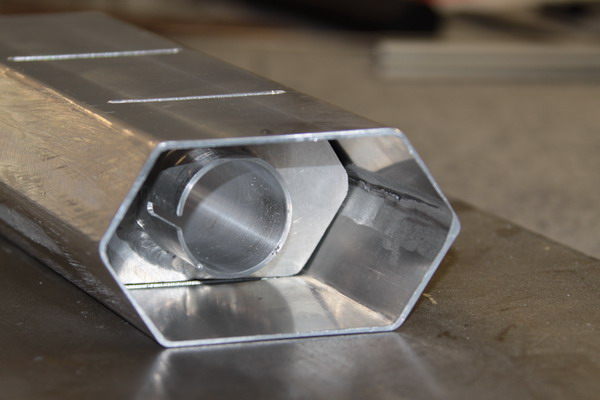

Das innen liegende Sattelrohr ist auch schon vorgearbeitet!

Gruß Hajo!


_____Signatur________________________________________________________________________________________________________________

Mein Flügeltürer ist meine Berufung

http://www.pundschus.de/video.html

Nach oben
Ist: Offline    Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.pundschus.de

Red-Benz

OberAdmin
<font color='red'><b>OberAdmin</b></font>


User-ID:1

Geschlecht: Geschlecht:männlich
Alter: 67
Anmeldungsdatum: 27.02.2006
Letzter Besuch:
Gestern - 22:20
Beiträge: 4255
Benutzte Worte: 266118
Themen: 563
Wohnort: Hamburg / Neugraben




5 / 10

BeitragVerfasst am: 04.10.2011 - 19:15 / Post Nr. 38607      Antworten mit Zitat

Ich finde das einfach nur irre an was du dich immer so rantraust und das alles auch noch was wird Respekt Respekt

Bei dem was du schon allein für deine Teile ausgegeben hast muss das ja aber auch was werden denn wer versenkt schon gern sein Geld in eine Ruine ?

DU MACHST DAS SCHON Freu Klatschen Klatschen


Gruß

Red Benz


_____Signatur________________________________________________________________________________________________________________

Der Admin sieht alles !!

Nüchtern betrachtet war besoffen alles besser !
Meine Page : http://www.red-benz.de

Nach oben
Ist: Offline    Aufrufe Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.red-benz.de

DJ-Furgy
EhrenMitglied
Wandelndes Tuninglexikon ü2000
Wandelndes Tuninglexikon ü2000


User-ID:145

Geschlecht: Geschlecht:männlich
Alter: 39
Anmeldungsdatum: 12.02.2008
Letzter Besuch:
25.04.2024 - 14:22
Beiträge: 2112
Benutzte Worte: 111761
Themen: 97
Wohnort: Schleswig




6 / 10

BeitragVerfasst am: 06.10.2011 - 12:33 / Post Nr. 38610      Antworten mit Zitat

Also bei deinem Prototyp aus Holz, war ich schon mehr als Beeindruckt und dachte, diese höchstleistung kann man nicht mehr Topen. aber du schaffst das wohl immer wieder, jede Sache zu Toppen Respekt

OHNE WORTE Einfach der Hammer und wie *Werner* sagt: IRRE aber im Positiven..

Mlg Furgy

P.s. auf weitere bilder bin ich auch gespannt


_____Signatur________________________________________________________________________________________________________________

Lebe dein Leben und Träume es nicht.

Nach oben
Ist: Offline    Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden Facebook Profil

anax imperator
ForumFotograf
Wandelndes Tuninglexikon ü1000
Wandelndes Tuninglexikon ü1000


User-ID:21

Geschlecht: Geschlecht:männlich
Alter: 64
Anmeldungsdatum: 12.05.2006
Letzter Besuch:
13.10.2024 - 20:16
Beiträge: 1716
Benutzte Worte: 79625
Themen: 118
Wohnort: Hamburg



Themenstarter Themenstarter
7 / 10

BeitragVerfasst am: 08.10.2011 - 21:42 / Post Nr. 38616      Antworten mit Zitat

Na Furgy das ist ja fein auch von dir ein Kommentar zu lesen weil du hier in dieser Rubrik ja auch schon deine Fahrrad-Leidenschaft bekundet hast!
Werner und Volker sind da ja eher von der nicht Fahrrad-Fraktion.
Obwohl Werner diesen Sommer auch einige Fahrradkilometer abgerissen hat!

Heute habe ich nun mein Angstteil, das doppelt verstellbare Sattrohr, fertig bekommen!
Das Problem war die Sattelrohr-Bohrung, die sollte nach dem Schweißen 31,6 H7 werden, hat aber gut geklappt!

Heute zum Feierabend habe ich die ganzen fertigen Teile dann mal zusammen gelegt und es sieht schon ein wenig wie mein Traumbike aus!










Mit ein wenig Fantasie!

Gruß Hajo!


_____Signatur________________________________________________________________________________________________________________

Mein Flügeltürer ist meine Berufung

http://www.pundschus.de/video.html

Nach oben
Ist: Offline    Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.pundschus.de

anax imperator
ForumFotograf
Wandelndes Tuninglexikon ü1000
Wandelndes Tuninglexikon ü1000


User-ID:21

Geschlecht: Geschlecht:männlich
Alter: 64
Anmeldungsdatum: 12.05.2006
Letzter Besuch:
13.10.2024 - 20:16
Beiträge: 1716
Benutzte Worte: 79625
Themen: 118
Wohnort: Hamburg



Themenstarter Themenstarter
8 / 10

BeitragVerfasst am: 18.06.2012 - 16:27 / Post Nr. 40718      Antworten mit Zitat

So, aufgegeben habe ich nicht, aber durch meine geplante Existensgründung
hat sich der Bau des Rades doch erheblich verzögert.
Nun bin ich aber soweit gekommen um eine längere Probefahrt mit angestrapster E-Technik zu machen und das Ergebnis ist fehrtechnisch absolut geil!!!
Lediglich die Optik wirkt nach meinem Geschmack nich ganz so wie ich es mir vorgestellt habe.
Ich denke es liegt an diesen riesigen 29 Zoll Rädern aber ich werde es trotzdem fertig bauen und hoffe auf meine Designfähigkeiten bei der Lackierung!







Übrigens werden in dem Rahmen über 33 AH bei nominal 36 Volt möglich sein ohne das man einen Akku sieht und wenn ich die Herstellerangaben anderer Markenräder als Grundlage nehme bedeutet dies über 400 Km Reichweite bei kleinster Unterstützung!

Gruß Hajo!


_____Signatur________________________________________________________________________________________________________________

Mein Flügeltürer ist meine Berufung

http://www.pundschus.de/video.html

Nach oben
Ist: Offline    Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.pundschus.de

Red-Benz

OberAdmin
<font color='red'><b>OberAdmin</b></font>


User-ID:1

Geschlecht: Geschlecht:männlich
Alter: 67
Anmeldungsdatum: 27.02.2006
Letzter Besuch:
Gestern - 22:20
Beiträge: 4255
Benutzte Worte: 266118
Themen: 563
Wohnort: Hamburg / Neugraben




9 / 10

BeitragVerfasst am: 18.06.2012 - 17:06 / Post Nr. 40719      Antworten mit Zitat

Die Räder wirken proportional wirklich etwas sehr groß obwohl der Rahmen ja auch nicht gerade zarter Natur ist.

Aber im Gesamtbild ein absolut gelungenes Bike Razz Respekt Respekt Gut


Gruß

Red Benz


_____Signatur________________________________________________________________________________________________________________

Der Admin sieht alles !!

Nüchtern betrachtet war besoffen alles besser !
Meine Page : http://www.red-benz.de

Nach oben
Ist: Offline    Aufrufe Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden http://www.red-benz.de

DJ-Furgy
EhrenMitglied
Wandelndes Tuninglexikon ü2000
Wandelndes Tuninglexikon ü2000


User-ID:145

Geschlecht: Geschlecht:männlich
Alter: 39
Anmeldungsdatum: 12.02.2008
Letzter Besuch:
25.04.2024 - 14:22
Beiträge: 2112
Benutzte Worte: 111761
Themen: 97
Wohnort: Schleswig




10 / 10

BeitragVerfasst am: 19.06.2012 - 12:23 / Post Nr. 40727      Antworten mit Zitat

so, nachdem mein Internet gestern zu lahmarschig war, habe ich mir mal gerade die Bilder rein gezogen und da fehlen mir echt die Worte (mal wieder)

Ich finde es sieht einerseits nach einem Mountanbike, aber anderer Seits nach eine Profi Rennrad aus. Das hat richtig Style. Und die Räder finde ich keines falls zu groß, außer man würde Freestyler sein, dann wäre es etwas problematisch.

Hätte ich genug Geld würde ich dir glatt ein Auftrag geben. Aber ich glaube, dass so ein hammer Fahrrad für mich unbezahlbar bleibt. Da bin ich echt mal richtig neidisch auf dich.

Trotzdem gefällt mir deine Kommplett gefederte Zeichnung noch besser, da ich auf gefederte Fahrräder stehe. Das ist aber auch Geschmackssache.

Mlg Furgy


_____Signatur________________________________________________________________________________________________________________

Lebe dein Leben und Träume es nicht.

Nach oben
Ist: Offline    Mitglied-Profile anzeigen Mitglied-Bilder anzeigen Private Nachricht senden E-Mail senden Facebook Profil
Beiträge der letzten Zeit anzeigen:
Neues Thema eröffnen   Neue Antwort erstellen    Tuning-Crew-Nord.com Foren-Übersicht :: Präsentation / Fahrräder Alle Zeiten sind UTC + 1 Stunde
Seite 1 von 1



Gehe zu:
Du kannst keine Beiträge in dieses Forum schreiben.
Du kannst auf Beiträge in diesem Forum nicht antworten.
Du kannst deine Beiträge in diesem Forum nicht bearbeiten.
Du kannst deine Beiträge in diesem Forum nicht löschen.
Du kannst an Umfragen in diesem Forum nicht mitmachen.
Du kannst Veranstaltuns-Anmeldungen in diesem Forum erstellen.
Du kannst Dateien in diesem Forum nicht posten
Du kannst Dateien in diesem Forum nicht herunterladen

Seiten Aufbauzeit: 1.7228s - SQL Abfrage-Zeit: 0.25857s - PHP Abfrage-Zeit: 1.46423s (SQL: 19% - PHP: 81%) - SQL-Abfragen: 232 - GZIP an - Debug an


Powered by phpBB Limited © 2001, 2005 phpBB Group - - Forensoftware Überarbeitung von Red-Benz -- © 2006 - 2024 -- Foren-Regeln -- Impressum
Anti Bot Question MOD - phpBB MOD gegen Spambots    Vereitelte Spamregistrierungen: 439997 / Spambeiträge: 193651
